電磁流量計由傳感器、轉換器和電纜線組成，其結構如圖所示，傳感器測量管上下裝有激磁線圈，通激磁電流后產生磁場穿過測量管，一對電極裝在測量管內壁與液體相接觸，引出感應電勢，送到轉換器。激磁電流則由轉換器提供。

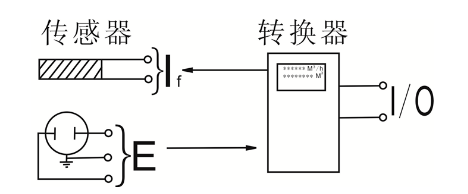

 結構示意圖

若電纜連接線很短，安裝在流量計殼體內，傳感器與轉換器組成一體為一體型流量計，若傳感器與轉換器分開獨立安裝，兩者之間用電纜連接，則稱分體型電磁流量計。流量計需安裝在被測介質的管道上，可能置于在井下等工況較差的環境，存在被水浸泡、風吹日曬的可能。傳感器部分防護等級通常能達到IP68，但是轉換器部分只能達到IP65/66，故水行業大部分電磁流量計都會選擇分體式，轉換器和傳感器中間采用電纜線連接。
